X570 太极

支持 AMD AM4 插槽 Ryzen™ 2000, 3000, 4000 G-Series, 5000 和 5000 G-Series Desktop 处理器
Intel^® Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.2
支持 DDR4 4666+ (OC)
3 PCIe 4.0 x16, 2 PCIe 4.0 x1
NVIDIA^® NVLink™, Quad SLI™, AMD 3-Way CrossFireX™
7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器), 支持高保真四代 & DTS 连接
8 SATA3, 2 超级 M.2 (PCIe Gen4 x4 & SATA3), 1 超级 M.2 (PCIe Gen4 x4)
3 USB 3.2 Gen2 (后置 A+C 型接口, 前置 C 型接口), 8 USB 3.2 Gen1 (2 前置, 6 后置)
Intel^® 千兆网卡
华擎 Polychrome SYNC

产品特色
产品规格
支持与下载

天貓购买

京東购买

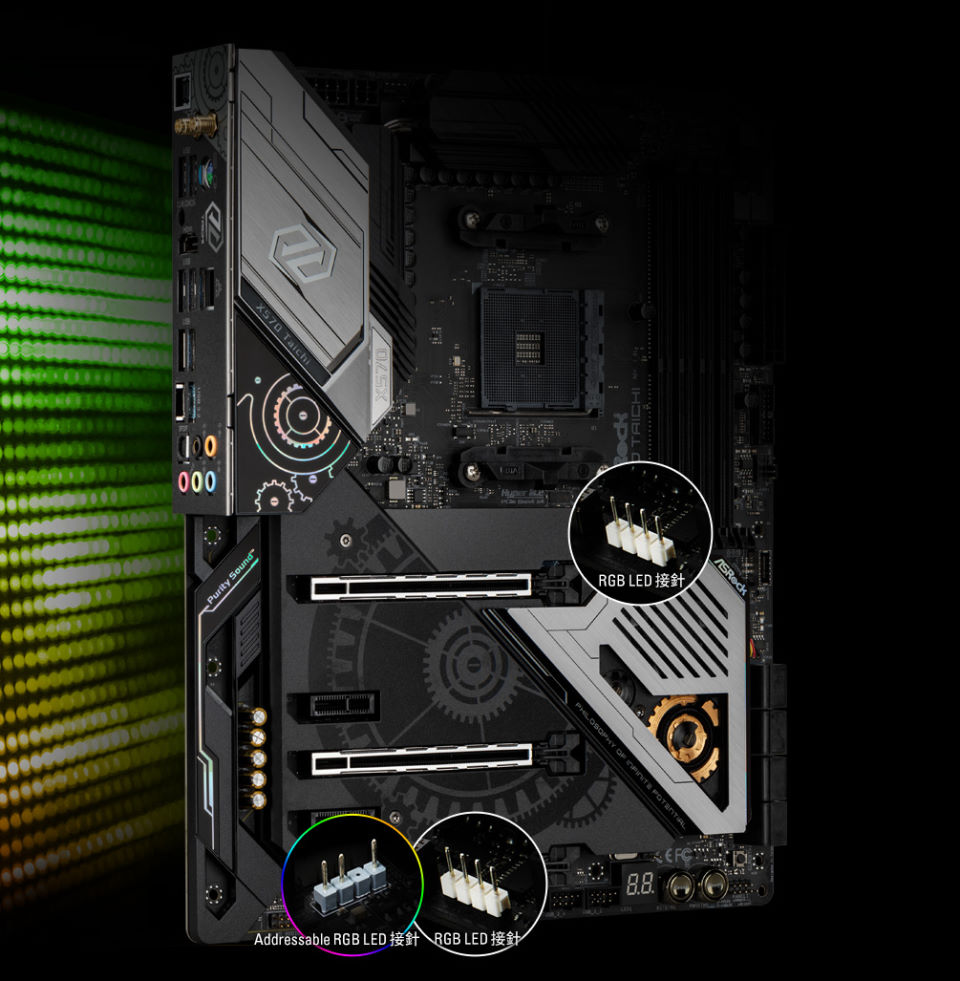

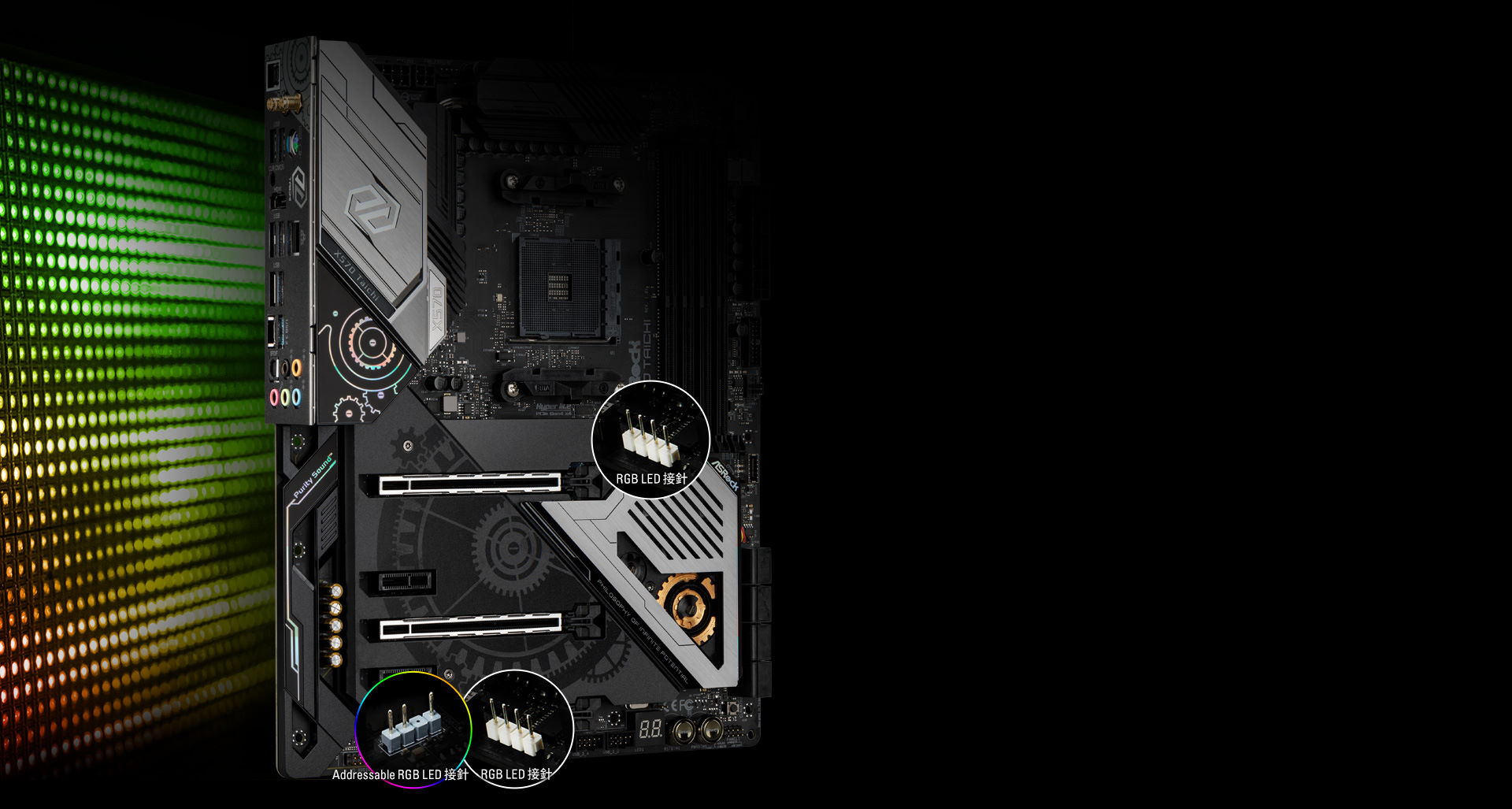

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

ASRock 系列不但拥有令人惊叹的性能，更有更新卓越美学，好让您能够更方便地打造出属于自我的多彩RGB主机！除了板载的Addressable RGB灯效以外，主板还能够兼容各式LED设备，如灯条、CPU风扇、散热器、机壳等。此外，使用者也可以让这些RGB LED设备同步发光！通过 Polychrome RGB同步认证的配件，来创建独特灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。

弹性化I/O挡板

不像大多数装饰用途大于实际用途的所谓预装式I/O挡板。ASRock 弹性化I/O挡板预留了更多弹性化调整空间，可完美对应各式机壳的公差，准确贴合机壳，再也不会碰到主板螺丝孔位对不上机壳的问题。

Thunderbolt 3 AIC 扩充针脚

Thunderbolt 3不再局限在某些芯片组了！ASRock运用强大设计能力，将Thunderbolt 3技术移植到AMD X570主板里头，成为全球第一间实现这神奇技术的主板厂商。你只需要一张Thunderbolt 3 AIC R2.0卡，便可以尽情享受更先进的Thunderbolt 3传输接口！

*1:只能检测到3台TB3设备。
*2:从S3/S4中唤醒后，某些USB 3.2 Type-C设备会导致系统重新启动。
*3:从S3/S4中唤醒后无法点亮TB3屏幕，需要重新插入屏幕讯号线。
*4:不支持Thunderbolt 3 PCIe显示适配器扩充盒。

超合金散热器

大型铝合金散热片提供超强散热能力，完整覆盖 MOSFET 与板载芯片区域，让 MOSFET 和芯片都能在较低温的环境工作，系统运作也更加稳定可靠。

60A 高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。

Dr. MOS

Dr.MOS是为完美转化效率而优化的集成电源解决方案! 智能输出更高的电流，每相驱动高达50A的连续电流，从而提供更好的热效果和优越的性能。

内存供电高效合金电感

专门为内存供电设计的新一代合金电感具备高磁性及抗热的特点，可以为主板传输更加稳定可靠的电源。

组合式电容

结合了 820uF 与 100uF 聚合物电容，能够提供更干净、更高效、更灵敏的 CPU 核心电源。

Nichicon 12K 黑金电容

与其他高阶主板所使用的电容仅有 10,000 小时使用寿命相比，华擎率先采用 Nichicon 12K 顶级黑金电容，具备至少 12,000 小时的使用寿命，让您系统稳定运作更有保障。

I/O 装甲

保护后面板 I/O 接口周围的重要元件免受静电干扰。

黑色消光黑 PCB

全新的黑铜色消光黑 PCB 设计，不仅外观更加沉稳，也代表了更高的工艺制造水平。

高密度防潮纤维电路板

采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。

独家功能
华擎 USB 3.2 Gen2
- 华擎前置 C 型 USB 3.2 Gen2 接针 (10 Gb/s)
- 华擎 USB 3.2 Gen2 A 型接口接口 (10 Gb/s)
- 华擎 USB 3.2 Gen2 C 型接口接口 (10 Gb/s)
华擎超合金
- 超合金散热器
- 60A 高效电感
- 50A Dr.MOS
- 内存供电高效合金电感 (与铁粉电感相比，可降低 70% 的内核损失)
- 组合式电容 (Nichicon 12k 黑色电容)
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
- I/O 装甲
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 2 盎司铜制 PCB 板
Intel^® 802.11ax WiFi
华擎合金插槽
华擎 M.2 散热盔甲
华擎超级 M.2 (PCIe Gen4x4 & SATA3)
华擎超稳定 USB 供电
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持 AMD AM4 插槽 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series Desktop 处理器*
- Intersil 数字电源控制器
- 能够为CPU提供额外的300W功率
- 支持华擎B+ 涡轮芯片 II

*Please refer to CPU 支持 list for details.
芯片
- AMD X570
内存
- 双通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- AMD Ryzen 系列处理器 (Vermeer) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Matisse) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Cezanne) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Renoir) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Pinnacle Ridge) 支持 DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Picasso) 支持 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
- 系统内存最大容量: 128GB**
- 支持极限内存配置文件（XMP）内存模块
- DIMM 插槽采用 15μ 镀金接针

*For Ryzen 系列 APU (Picasso, Cezanne 和 Renoir), ECC is only supported with PRO 处理器.
有关AMD非XMP内存频率支持，请参阅下表。 For more details.

Ryzen 系列处理器 (Vermeer):

Ryzen 系列处理器 (Matisse):

Ryzen 系列 APU (Cezanne):

Ryzen 系列 APU (Renoir)

Ryzen 系列处理器 (Pinnacle Ridge):

Ryzen 系列处理器 (Picasso):

SR: 单列 DIMM, 1Rx4 或 1Rx8 于 DIMM 模块标签 x=1 或 2
DR: 双列 DIMM, 2Rx4 或 2Rx8 于 DIMM 模块标签

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的 256Mb AMI UEFI Legal BIOS
- 支持 "即插即用"
- 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
- 支持免跳线
- 支持 SMBIOS 2.3
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, 电压多功能调节器
板载显卡
- Ryzen 系列 APU 上集成 AMD Radeon™ HD Vega 系列显示核心*
- DirectX 12, 像素着色引擎 5.0
- 共享内存默认为 2GB。支持最高共享内存 16GB。**
- 支持 HDMI 2.0, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz
- 支持 HDMI 2.0 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 支持HDMI 2.0的HDR（高动态范围）
- 通过 HDMI 2.0 端口支持 HDCP 2.2 功能
- 通过 HDMI 2.0 端口支持 4K Ultra HD (UHD) 超清播放
- 支持 Microsoft^® PlayReady

*实际支持程度按 CPU 而定

**要获得最高 16GB 共享内存需安装 32GB 系统内存。
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- 支持高保真四代
- NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- 镀金音频插孔
- 15μ 镀金音频接口
- 支持 DTS 连接

局域网

- 千兆网卡 10/100/1000 Mb/s
- GigaLAN Intel^® I211AT
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

无线网卡

- Intel^® 802.11ax WiFi 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 2.4Gbps
- 双天线支持 2 (发送) x 2 (接收) 分集技术
- 支持蓝牙 5.2 + High speed class II
- 支持 MU-MIMO

扩充插槽

AMD Ryzen 系列处理器 (Vermeer, Matisse)
- 2 x PCI Express 4.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen 系列处理器 (Cezanne, Renoir, Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen 系列处理器 (Picasso)
- 1 x PCI Express 3.0 x16 插槽 (x8 (PCIE1))*
AMD X570 芯片组
- 1 x PCI Express 4.0 x16 插槽 (x4 (PCIE5))*

- 2 x PCI Express 4.0 x1 插槽
- 支持 AMD Quad CrossFireX™, 3-Way CrossFireX™ 和 CrossFireX™**
- 支持 NVIDIA^® Quad SLI™ 和 SLI™***
- 支持双NVIDIA^® GeForce RTX系列显卡的NVIDIA^® NVLink™***
- 1 x 垂直 M.2 插槽 (Key E) 附赠 WiFi-802.11ax PCIe WiFi 无线模块 (位于后侧 I/O)
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)

*When Picasso is installed, this 主板支持 single graphics 卡 on either PCIE1 or PCIE5 only.
支持 NVMe SSD 开机

**仅 Ryzen 系列处理器支持 3-way CrossFireX™ 功能。 (Vermeer, Matisse, Cezanne, Renoir 和 Pinnacle Ridge).

***NVIDIA^® NVLink™ 桥接器不附于包装内。如有必要，请从NVIDIA购买。
此功能仅支持 Ryzen 系列处理器 (Vermeer, Matisse, Cezanne, Renoir 和 Pinnacle Ridge).

存储

- 8 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和热插拔
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer, Matisse) 或Gen3x4 (32 Gb/s) (搭载 Cezanne, Renoir, Pinnacle Ridge 和 Picasso)*
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer, Matisse) 或Gen3x4 (32 Gb/s) (搭载 Cezanne, Renoir, Pinnacle Ridge 和 Picasso)*
- 1 x 超级 M.2 接口 (M2_3), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer, Matisse) 或Gen3x4 (32 Gb/s) (搭载 Cezanne, Renoir, Pinnacle Ridge 和 Picasso)*

*如果 M2_3 被占用，PCIE5 插槽将关闭。
支持 NVMe SSD 开机
NVMe SSD is not supported with AMD Athlon™ 3000G 处理器
支持华擎 U.2套件
支持 RAID 0/1/10

板载接口

- 1 x 电源 LED 与扬声器接针
- 1 x AMD 风扇 LED 接针*
- 1 x RGB LED 接针**
- 1 x 可编程 LED 接针***
- 1 x CPU 风扇接口 ((4-针))****
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 4 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)******
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 1 x AMD LED 风扇 USB 接针
- 1 x Thunderbolt™ 接针 (5-针) (仅支持华擎Thunderbolt™ 3 AIC 卡 R2.0)
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen2 接针 (支持 ESD 静电防护)
- 1 x 带 LED 的 Dr. Debug
- 1 x LED 电源按钮
- 1 x LED 重置按钮
- 1 x CMOS 数据清除按钮
- 1 x SPI TPM 接针*******

*AMD 风扇 LED 接头可支持最高12V/3A（36W），以及最长2.5公尺的RGB LED灯条。

**支持高达 12V/3A, 36W LED 灯条

***支持高达 5V / 3A，15W LED灯条

****CPU 风扇接口支持最大 1A (12W) 电源.

*****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.

*******请参考链接以获取更多信息: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

后背板输出 / 入接口

- 2 x 天线端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 1 x USB 3.2 Gen2 A 型接口接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 C 型接口接口 (10 Gb/s) (支持 ESD 静电防护)
- 6 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)*
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- 1 x CMOS 数据清除按钮
- 1 x BIOS 一键更新按钮
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)

*USB3_5_6 端口支持超稳定 USB 供电.
USB3_5_6 端口不支持 ACPI 唤醒功能。

软件与 UEFI

软件
- 华擎 A-Tuning
- 华擎 Polychrome SYNC
UEFI
- 华擎全高清 UEFI
- 华擎 Instant Flash（即时更新工具）

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏

附件

- 快速安装指南, 支持光盘
- 4 x SATA 数据线
- 1 x 华擎 SLI_HB_Bridge_2S 卡
- 1 x 华擎 WiFi 2.4/5 GHz 天线
- 1 x 华擎螺丝刀
- 3 x M.2 插槽螺丝
- 2 x M.2 插槽的支座

硬件监视器

- 温度检测: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

结构

- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2 盎司铜制 PCB 板

操作系统

- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
