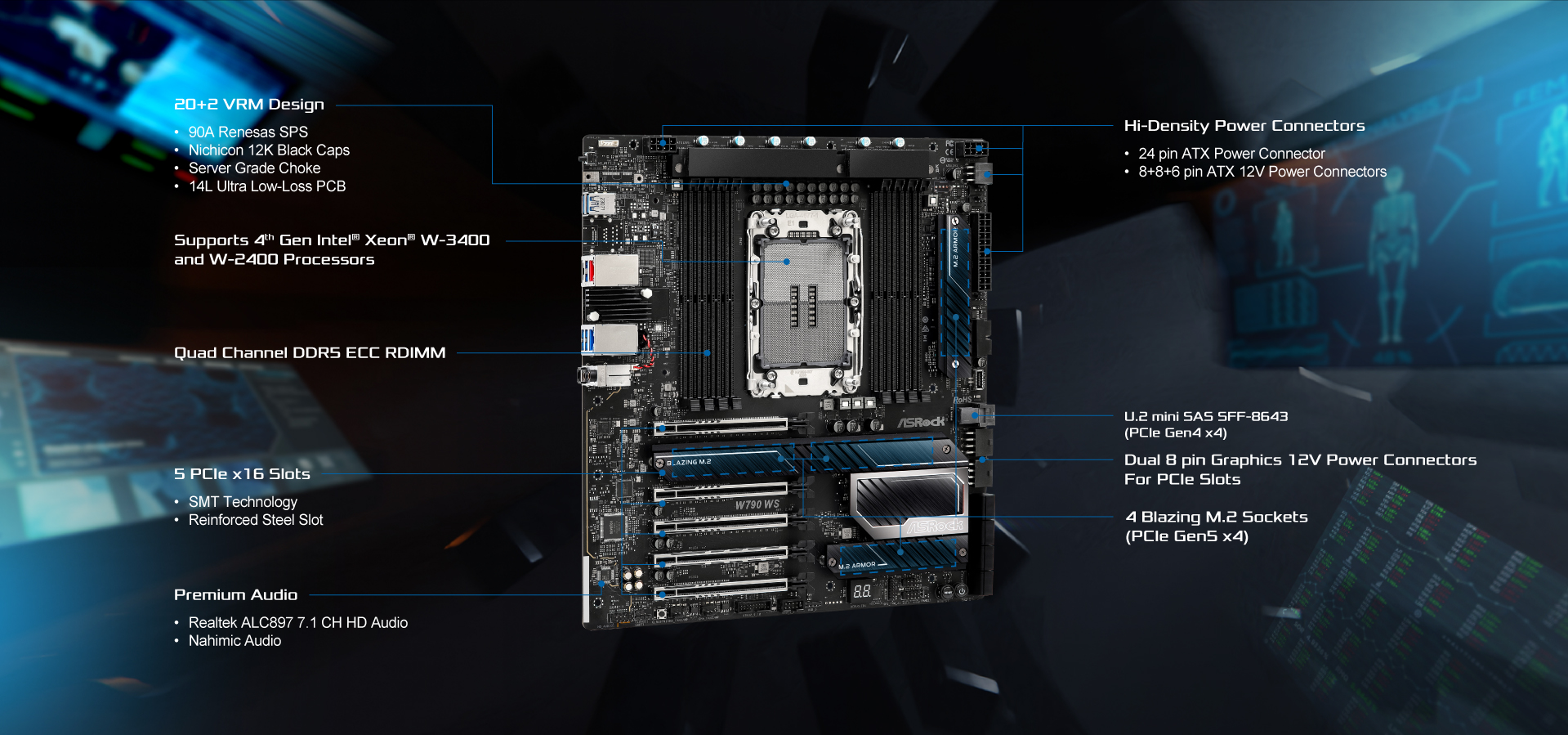

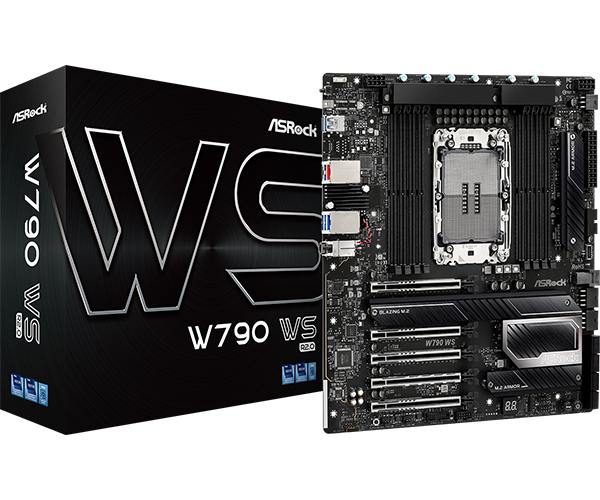

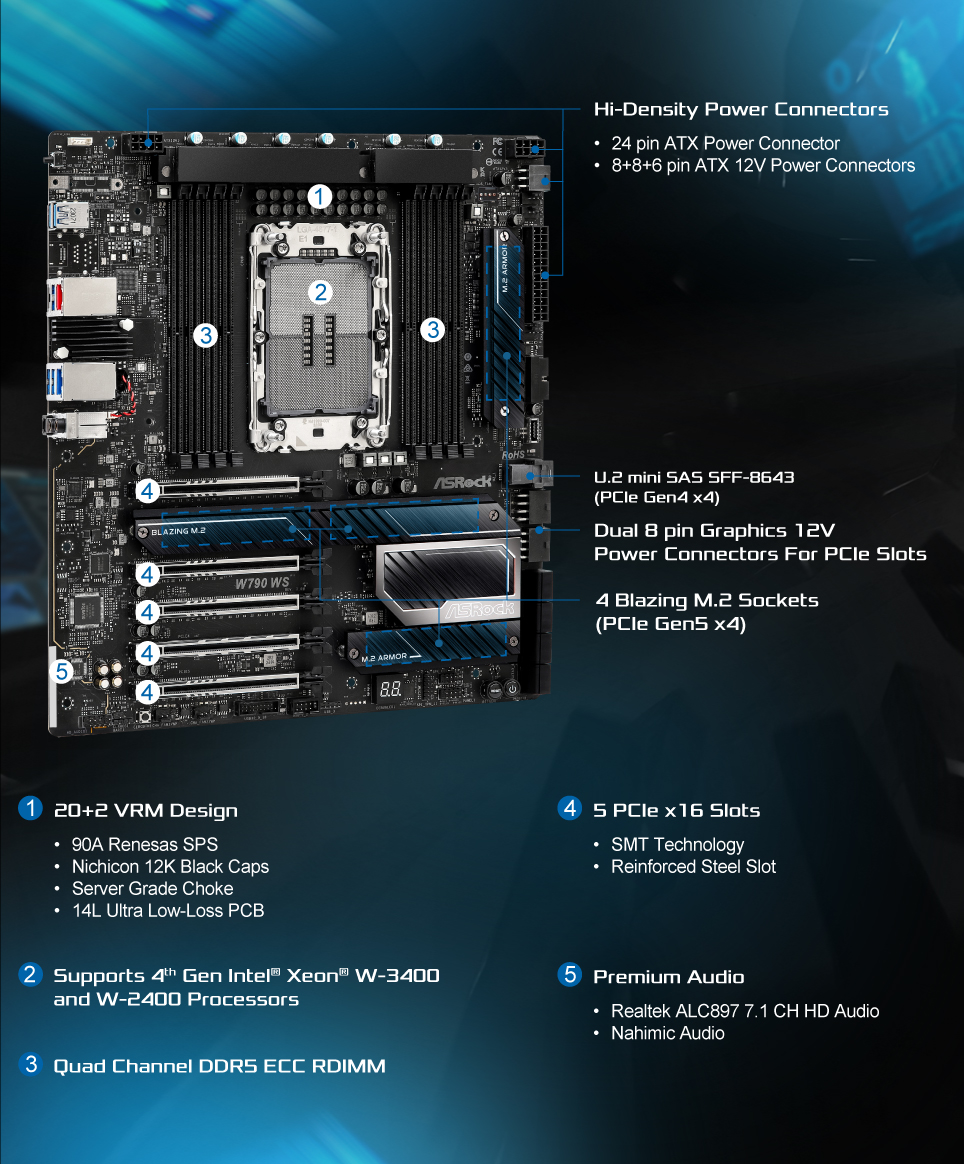

W790 WS R2.0

Unterstützt Intel® Xeon® W-3400 und W-2400 Prozessoren der 4. Generation (LGA4677)
20+2 Power Phase, 90A SPS Design
14 Lagen Server-Grade Ultra-verlustarmes PCB
8 x DDR5 DIMMs
Supports Quad Channel ECC Registered memory, up to 6800+ (OC)*
4 PCIe 5.0 x16, 1 PCIe 4.0 x16
4 Blazing M.2 (PCIe Gen5 x4), 8 SATA3
1 U.2 mini SAS Connector (PCIe Gen4 x4)
1 USB 3.2 Gen2x2 Type-C (Front)
2 USB 3.2 Gen2 (Rear)
7 USB 3.2 Gen1 (3 Rear, 4 Front)
7.1 CH HD Audio (Realtek ALC897 Audio Codec)
Marvell AQUANTIA^® 10 GbE LAN
Intel^® i226LM 2.5 GbE LAN
Supports ASRock Blazing Quad M.2 Card
*Die Unterstützung kann je nach CPU variieren

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

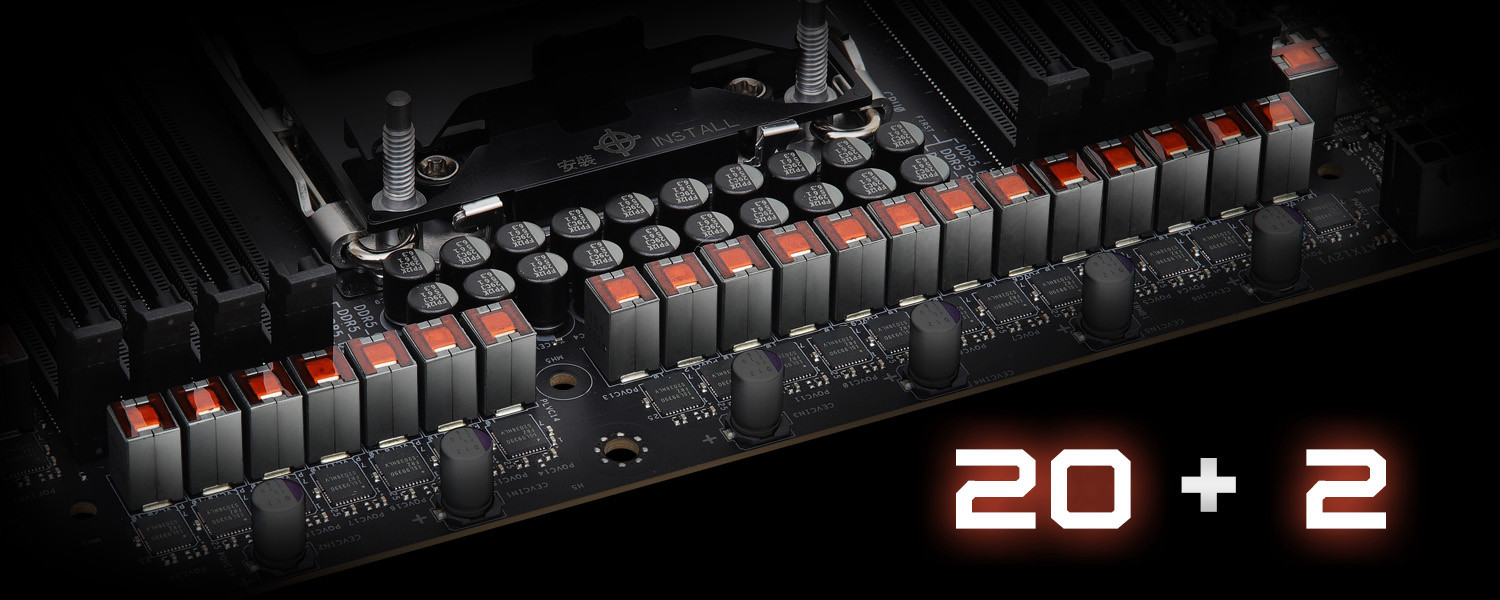

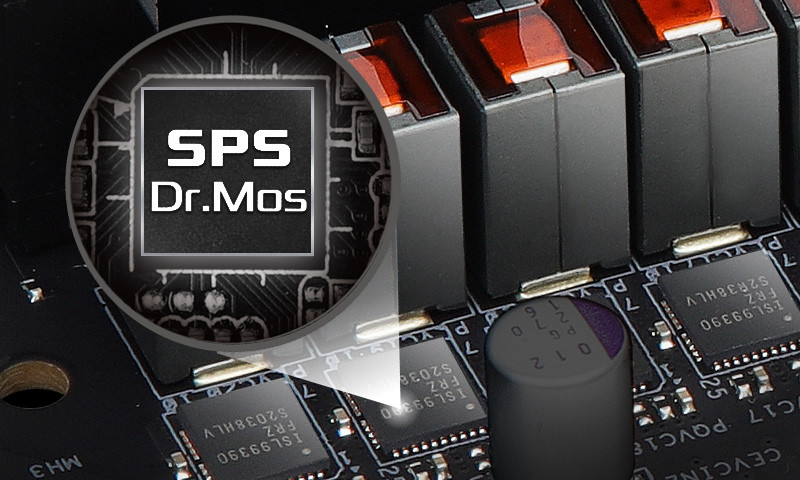

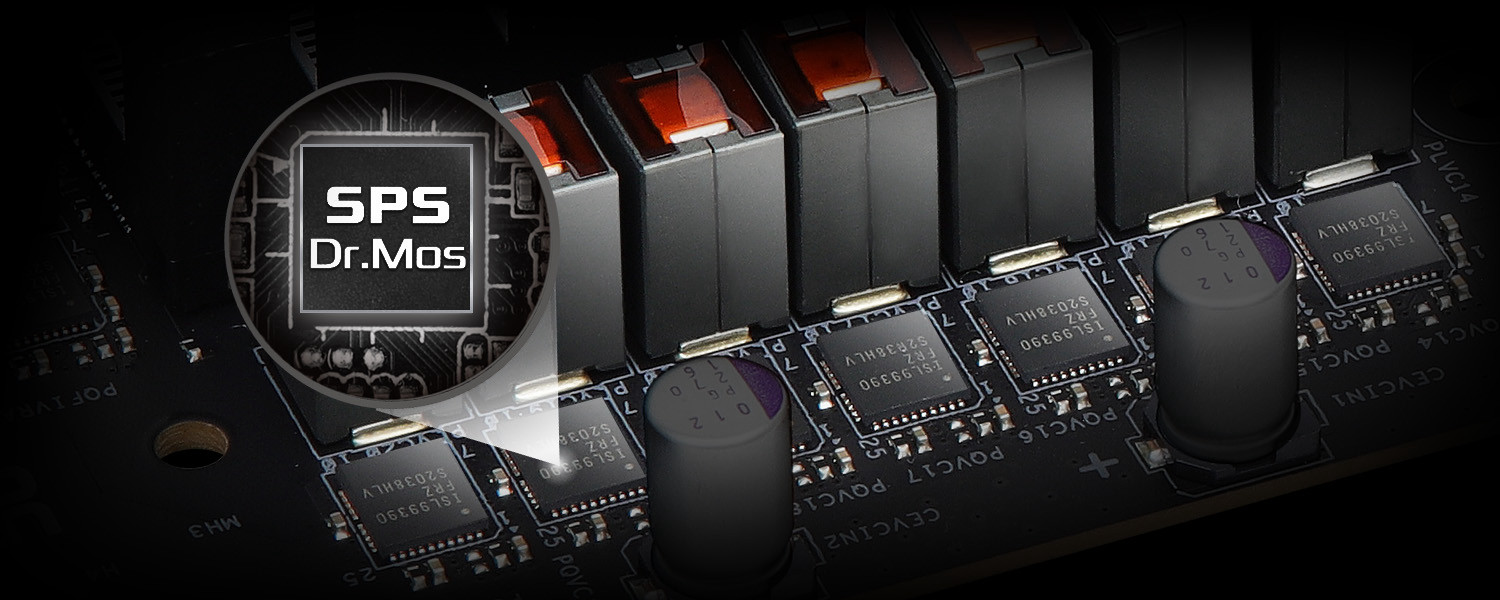

Das Dr.-MOS-Design verfügt über die neueste SPS-Technologie (Smart Power Stage). Es wurde für die Spannungs- und Temperaturüberwachung einer jeden einzelnen Phase optimiert, so dass die CPU mit gleichmäßigeren und reineren Strömen versorgt wird. Dadurch werden die Leistung und die Overclocking-Fähigkeiten verbessert.

Ausgestattet mit haltbaren Komponenten und einer reibungslos arbeitenden Stromversorgung der CPU. So ergeben sich insbesondere für fortgeschrittene Gamer unübertroffene Übertaktungsmöglichkeiten und eine verbesserte Leistung bei niedriger Temperatur.

Das verlustarme PCB in Serverqualität verbessert die Signalintegrität, so dass das Motherboard PCIe 5.0 sowohl für die Grafikkarte als auch für M.2-SSDs unterstützen kann. Es verbessert auch das OC-Potenzial des Speichers, um die extremste Speicherleistung zu liefern.

Das 14-Layer-PCB bietet stabile Signalwege und Leistungskurven, die eine niedrigere Temperatur und höhere Energieeffizienz für die Speicherübertaktung ermöglichen!

PCIe 5.0 + Surface-Mount-Technik

Im Vergleich zum herkömmlichen DIP-PCIe-Steckplatz verbessert der SMT-PCIe-Steckplatz den Signalfluss und maximiert die Stabilität bei hohen Geschwindigkeiten. Dies ist ein wichtiger Durchbruch, um die Geschwindigkeit des neuesten PCIe 5.0-Standards vollständig zu unterstützen.
Der neueste PCI Express 5.0-Standard ist in der Lage, eine atemberaubende Bandbreite von 128 GB/s zu erreichen, um das volle Potenzial zukünftiger High-End-Grafikkarten auszuschöpfen.

10GBASE-T-Netzwerk von AQUANTIA^® mit 5 Gb/s

Dieser neue 10-Gb/s-Netzwerk-Standard wurde speziell entwickelt, um Nutzer Genüge zu tun, die auf der Suche nach einem unmittelbarem Geschwindigkeitszuwachs sind. Basierend auf dem Client-Controller AQUANTIA AQtion™ bietet dieses Mainboard blitzschnelle Transferraten von 10 Gigabit pro Sekunde über Cat6-Kabel. Dabei ist das 10Gb/s-Ethernet nicht nur vollständig kompatibel zu den Standards 5Gb/s, 2,5Gb/s und Gigabit, sondern es bietet auch Transferraten die fast so schnell sind wie das Licht. Damit ist es perfekt geeignet für Medienzentren, Workstations und Gaming-PCs.

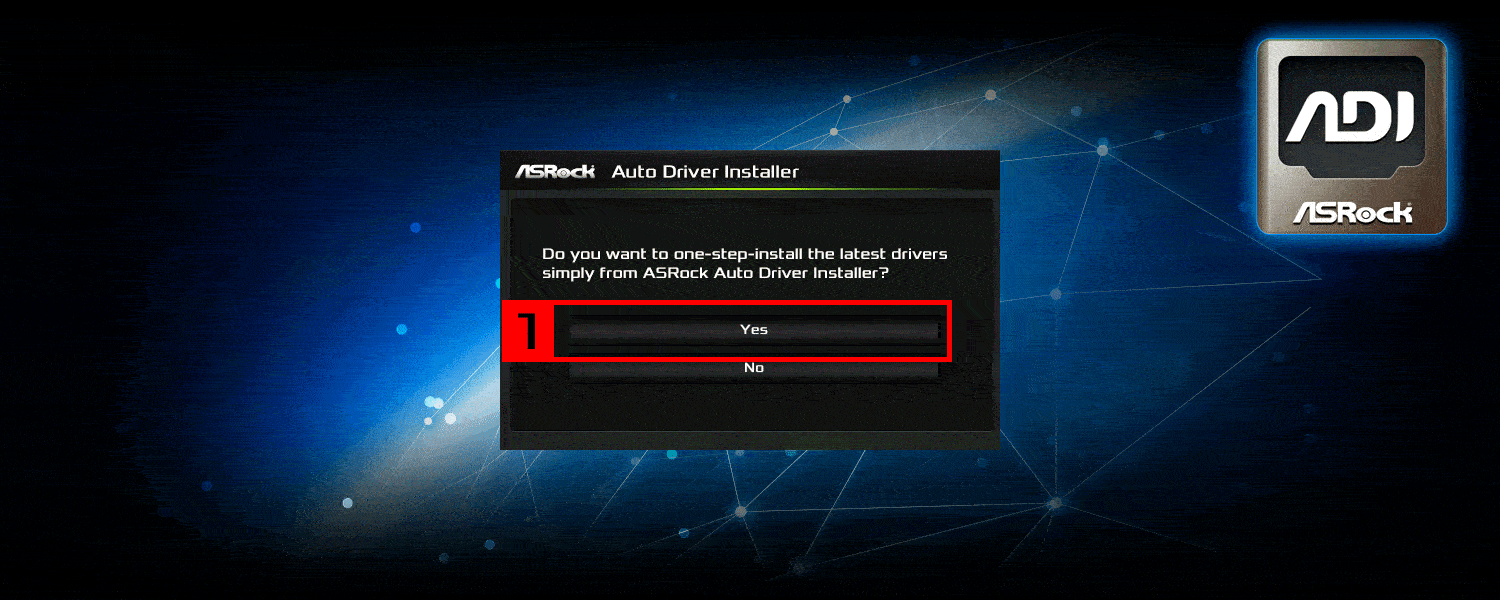

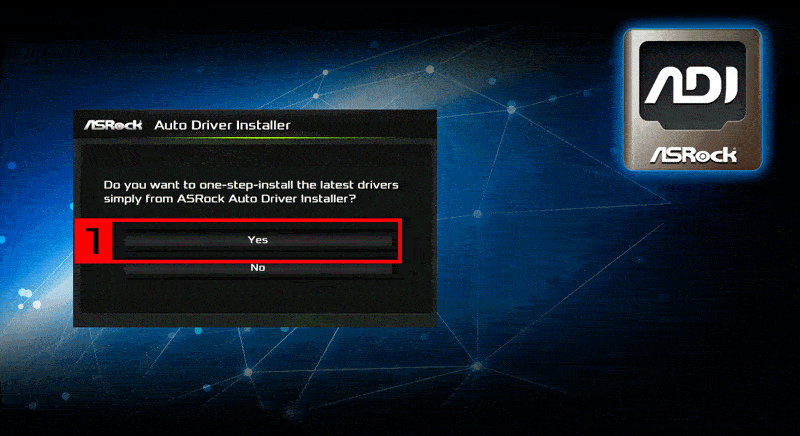

Machen Sie sich keine Sorgen über fehlende Treiber! Asrock installiert LAN-Treiber vor, um sicherzustellen, dass Sie alle benötigten Treiber auf einfachste Weise installieren können.
Schritt1: Auto Driver Installer installieren
Schritt2: Update der benötigten Treiber
Schritt3: Fertig!

Erhalten Sie die komfortabelste BIOS-Flash-Funktion, die nur einen einfachen Klick erfordert. Anwender können auf einfache Weise das neueste BIOS nur mit USB und einem Netzteil einspielen. Es werden keine CPU, kein RAM und keine anderen Komponenten benötigt.

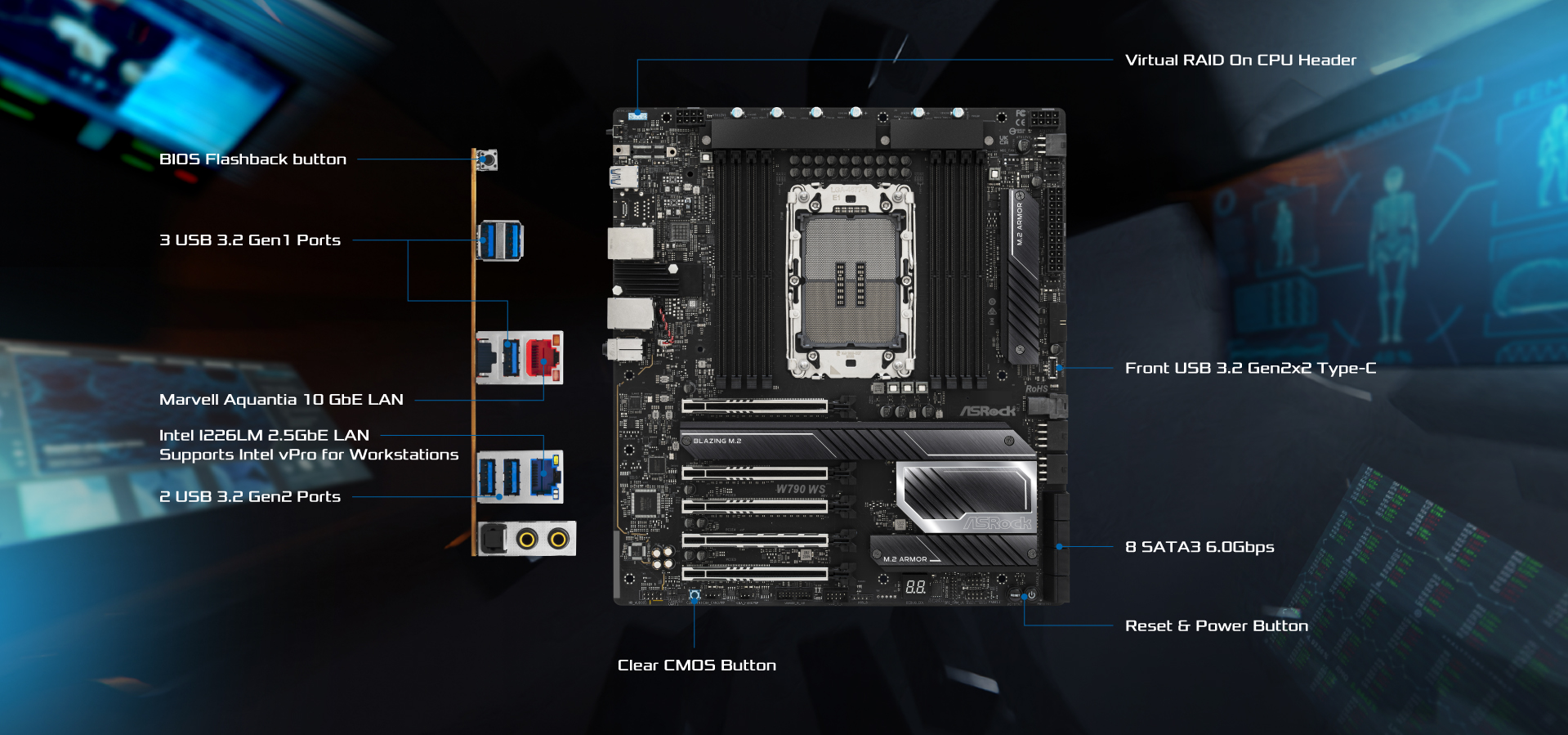

Einzigartige Features
Hervorragende Produktivität
- PCIe Gen5 (Graphics, M.2)
- Quad Channel DDR5
Solide Haltbarkeit
- Ultra-verlustarmes PCB
- 20+2 Power Phase, 90A SPS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
Ultraschnelle Konnektivität
- Marvell (Aquantia) 10GbE LAN
- Intel^® 2.5GbE LAN
- Intel® vPro für Workstations mit Intel® Advanced Management Technology
EZ-Update
- BIOS Flashback Button
- ASRock Auto-Treiber-Installer
CPU
- Unterstützt Intel® Xeon® W-3400 und W-2400 Prozessoren der 4. Generation (LGA4677)
- Unterstützt Intel® Boot Guard
- Unterstützt Intel® Trusted Execution Technology (Intel® TXT)
- Supports Intel^® Turbo Boost Technology
- Supports Intel^® Virtualization Technology (Intel^® VT)
- Unterstützt Intel® Hyper-Threading Technology (Intel® HT Technology)
- Unterstützt Intel® Data Streaming Accelerator (Intel® DSA)
- Supports CXL (Compute Express Link) 1.1
Chipsatz
- Intel^® W790
- Supports Intel^® vPro Technology
- Supports Intel^® Active Management Technology

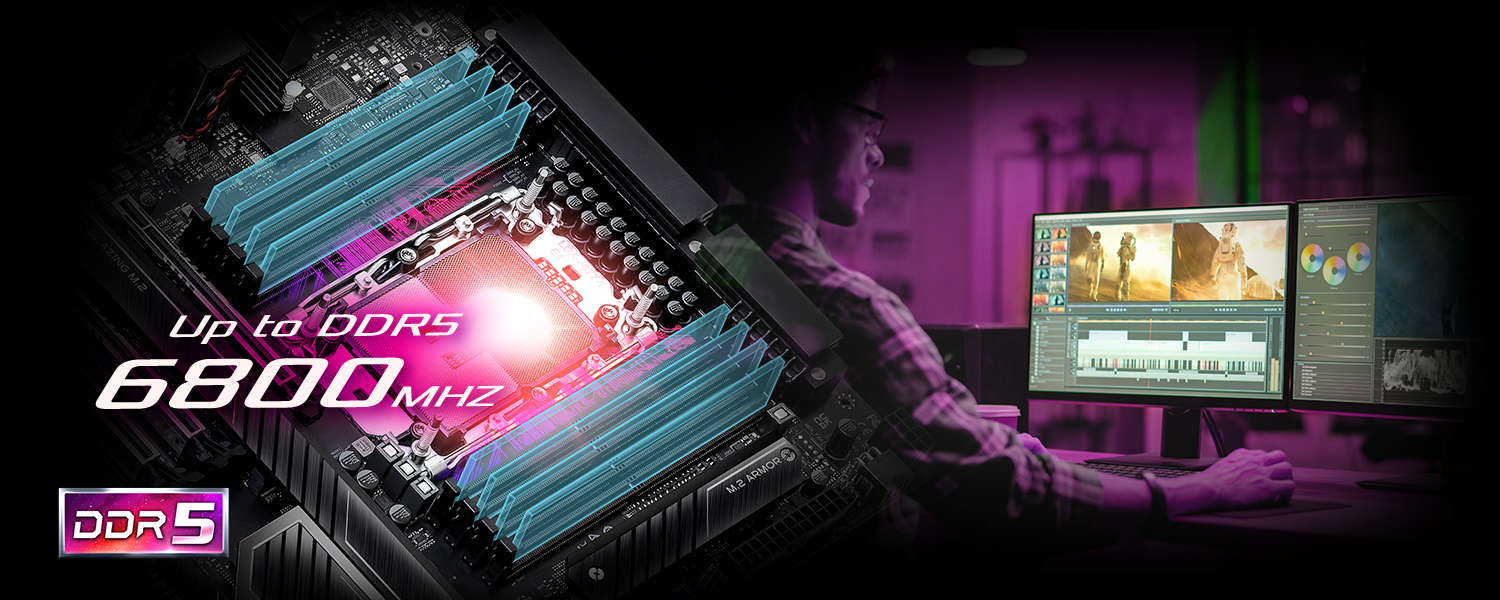

Arbeitsspeicher
- Quad Channel DDR5 Speicher Technologie
- 8 x DDR5 DIMM Slots*
- Supports DDR5 ECC, buffered memory (RDIMM/ RDIMM-3DS/ RDIMM-9x4) up to 6800+(OC)**
- Max. capacity of system memory: 2TB

*Der S3-Modus (Ruhezustand) wird nur unterstützt, wenn 1 / 2 / 4 DIMM-Speichermodule installiert sind.
1DPC Bis zu 6800+ MHz (OC), 4800 MHz nativ für Xeon® W9, Xeon® W7 und Xeon® W5.
2DPC Bis zu 6200+ MHz (OC), 4400 MHz nativ für Xeon® W9, Xeon® W7 und Xeon® W5.
Unterstützt 4400 MHz nativ für Xeon® W3, W5-3423 und W5-3433. Overclocking wird nicht unterstützt.

**Die Unterstützung kann je nach CPU variieren
BIOS
- 256Mb AMI UEFI Legal BIOS with GUI support
Grafik
- n/a
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Nahimic Audio
LAN
1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Marvell (Aquantia) AQC113CS)
- Support Wake-On-LAN
- Support PXE
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Intel^® I226LM)
- Support Wake-On-LAN
- Support PXE
- Supports Intel^® vPro Technology
Steckplätze
CPU:
- 4 x PCIe 5.0 x16 Slots (PCIE1/PCIE3 at x16; PCIE2/PCIE5 at x8)*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE4), supports x4 mode*
- 15μ Gold Contact in VGA PCIe Slots

* Unterstützt NVMe-SSD als Boot-Festplatte
Speicherplatz
CPU:
- 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2230/2242/2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
- 2 x Blazing M.2 Sockets (M2_2 and M2_3, Key M), support type 2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
- 1 x Blazing M.2 Socket (M2_4, Key M), supports type 2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
Chipset:
- 8 x SATA3 6.0 Gb/s Connectors
- 1 x U.2 Connector, supports PCIe Gen4x4 (64 Gb/s) mode

* Unterstützt Intel® Volume Management Device (VMD)
Unterstützt NVMe-SSD als Boot-Festplatte
RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA Speichergeräte
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe Speichergeräte*

* Requires additional M.2 NVMe expansion cards to support RAID 10
USB
- 1 x USB 3.2 Gen2x2 Type-C (Front)
- 2 x USB 3.2 Gen2 Type-A (Rear)
- 7 x USB 3.2 Gen1 (3 Rear, 4 Front)
- 3 x USB 2.0 (Front)

* All USB ports support ESD Protection
Anschluss
- 1 x Virtual RAID On CPU Header
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) (for Motherboard)
- 1 x 6 pin 12V Power Connector (Hi-Density Power Connector) (for Motherboard)****
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) (for PCIe card)*****
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 3 USB 2.0 ports)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
- 1 x Clear CMOS Button
- 1 x Dr. Debug with LED
- 1 x Power Button with LED
- 1 x Reset Button with LED

* CPU_FAN1 supports the fan power up to 1A (12W).

** CPU_FAN2/WP_3A supports the fan power up to 3A (36W).

*** CHA_FAN1~3/WP support the fan power up to 2A (24W).
CPU_FAN2/WP_3A and CHA_FAN1~3/WP can auto detect if 3-pin or 4-pin fan is in use.

**** Es ist optional möglich, ein ATX 12V 6-pin Kabel an ATX12V3 anzuschließen, wodurch mehr Leistung für die Übertaktung bereitgestellt wird.

***** Verwenden Sie entweder GTX_12V1 oder GTX_12V2, wenn Sie eine oder zwei PCIe-Karte(n) installieren. Verwenden Sie beide Anschlüsse, wenn Sie mehr als zwei PCIe-Karten installieren.Andernfalls wird das System möglicherweise nicht richtig hochgefahren.
Blende
- 1 x Optical SPDIF Out Port
- 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s)
- 3 x USB 3.2 Gen1 Type-A Ports
- 2 x RJ-45 LAN Ports
- 1 x BIOS Flashback Button
- 1 x Line-Out-Buchse (Gold Audio Jack)
- 1 x Mikrofon-Eingangsbuchse (Gold Audio Jack)
Software und UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
UEFI
- ASRock My Favorites in UEFI
- ASRock Auto-Treiber-Installer
- ASRock Sofort-Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Produktzubehör
- 1 x Benutzerhandbuch
- 1 x I/O Shield
- 4 x SATA Data Cables
- 1 x CPU Carrier for LGA 4677 E1A
- 1 x CPU Carrier for LGA 4677 E1B
- 4 x Screws for M.2 Sockets
- 2 x Standoffs for M.2 Sockets
Formfaktor
- EATX Form Factor: 12.0-in x 10.9-in, 30.5 cm x 27.7cm
- 14 Layer PCB
Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
- Linux

* Linux wird von Intel® durch das Upstreaming von Intel® Linux-Treibern an die Linux Open Source Community unterstützt. Die Übernahme in einzelne Linux-Distributionen ist abhängig vom Betriebssystemhersteller.
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
- CEC Tier II ready

Beschreibung	Spreche	Downloaden von
RoHS	Englisch	Global	China
FCC	Englisch	Global	China
CE Declaration of Conformity	Englisch	Global	China
UKCA Declaration of Conformity	Englisch	Global	China
Handbuch	Deutsch	Global	China
Handbuch	Englisch	Global	China
Software/BIOS Setup Guide	Englisch	Global	China
RAID-Installationshandbuch	Englisch	Global	China

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

Das oben abgebildete User-Interface ist ein Referenzbeispiel. Das tatsächliche User-Interface kann von der Abbildung abweichen.
