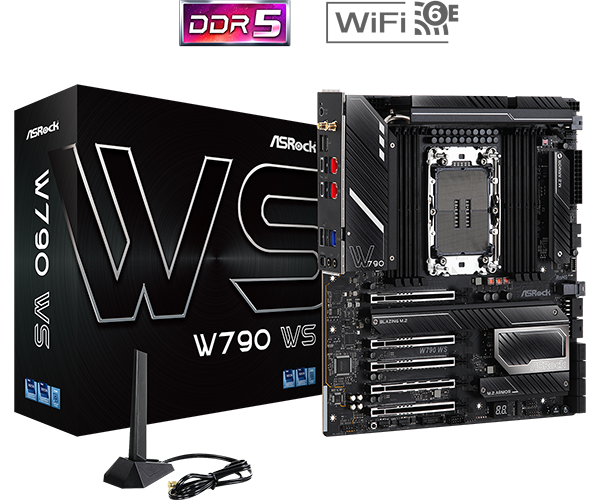

W790 WS

Unterstützt Intel® Xeon® W-3400 und W-2400 Prozessoren der 4. Generation (LGA4677)

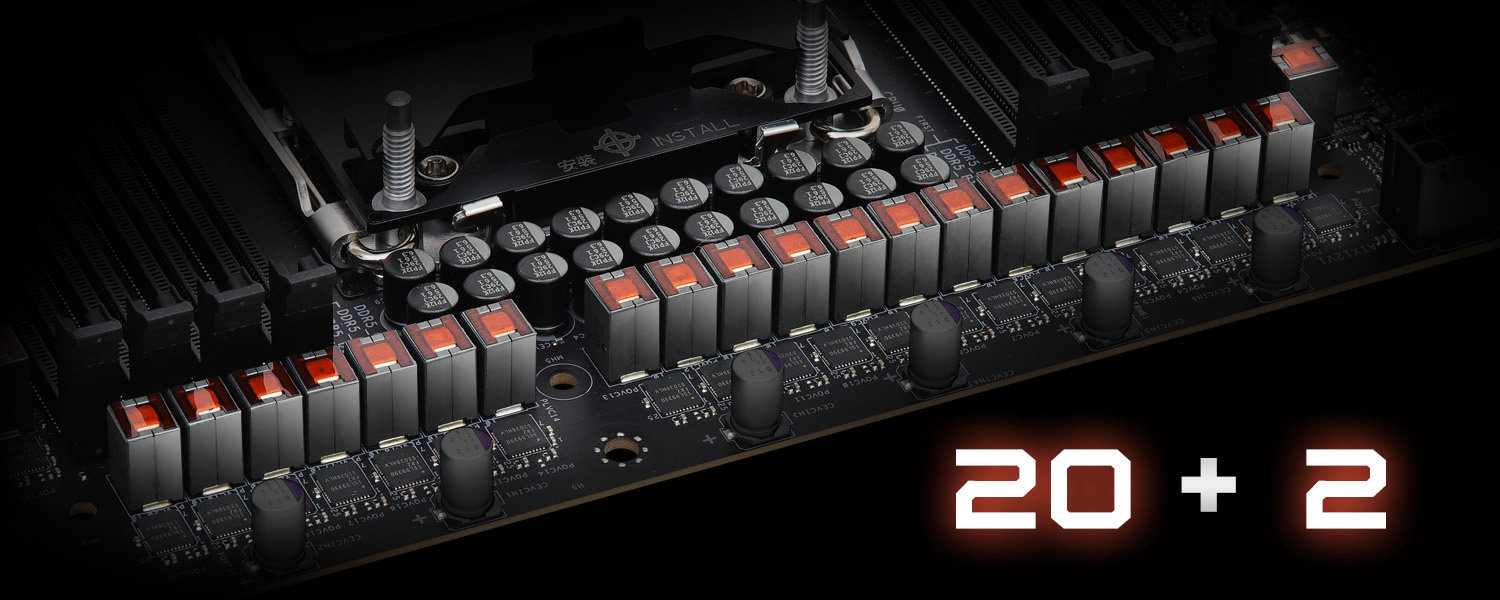

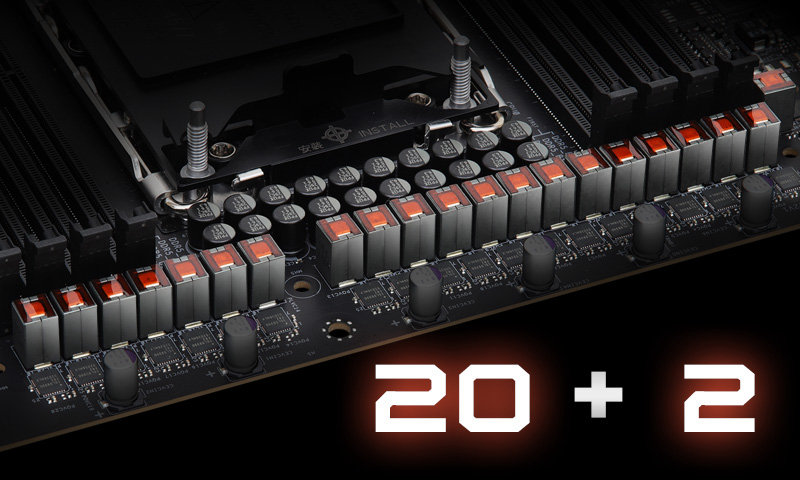

20+2 Power Phase, 90A SPS Design
14 Lagen Server-Grade Ultra-verlustarmes PCB
8 x DDR5 DIMMs
Supports Quad Channel ECC Registered memory, up to 6800+ (OC)*
4 PCIe 5.0 x16, 1 PCIe 4.0 x16
4 Blazing M.2 (PCIe Gen5 x4), 1 U.2 mini SAS Connector (PCIe Gen4 x4), 8 SATA3
2 Thunderbolt™ 4 Type-C
1 USB 3.2 Gen2x2 Type-C (Front),
2 USB 3.2 Gen2 (Rear),
8 USB 3.2 Gen1 (4 Rear, 4 Front),
7.1 CH HD Audio (Realtek ALC897 Audio Codec)
Dual Marvell AQUANTIA^® 10 GbE LAN
Intel^® i225LM 2.5 GbE LAN
802.11ax WiFi 6E + Bluetooth 5.3
Supports ASRock Blazing Quad M.2 Card
*Die Unterstützung kann je nach CPU variieren

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

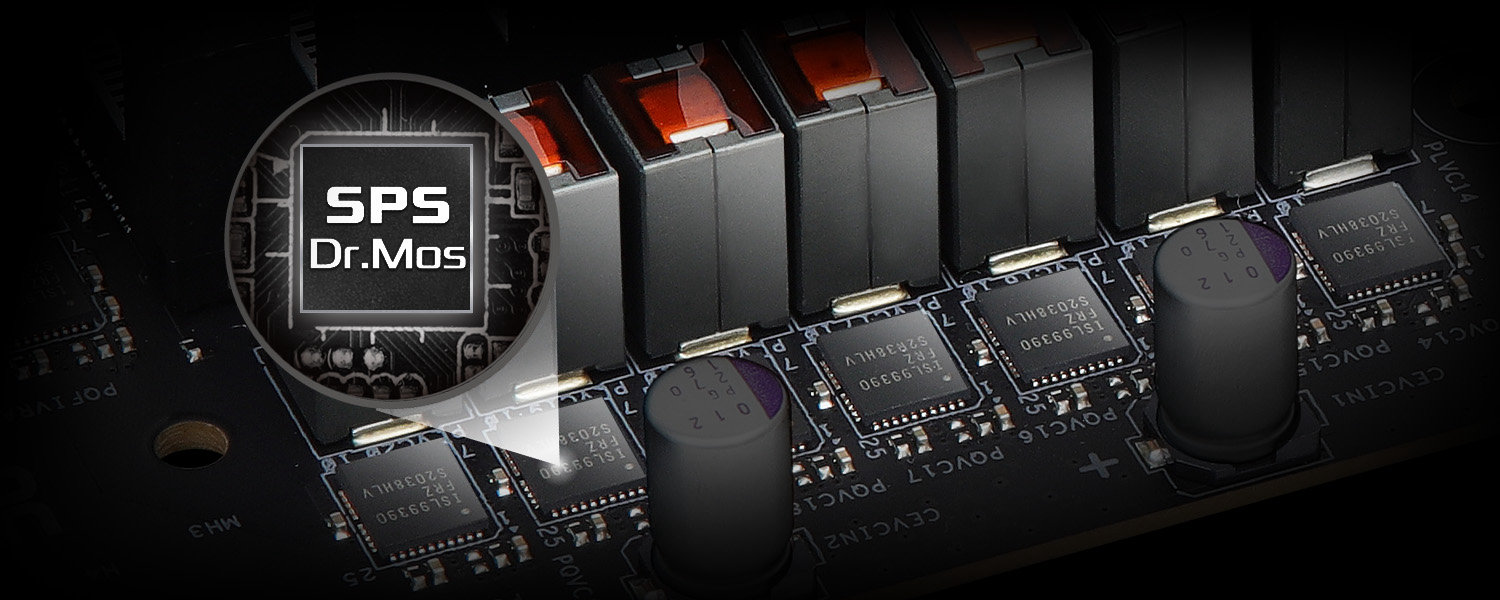

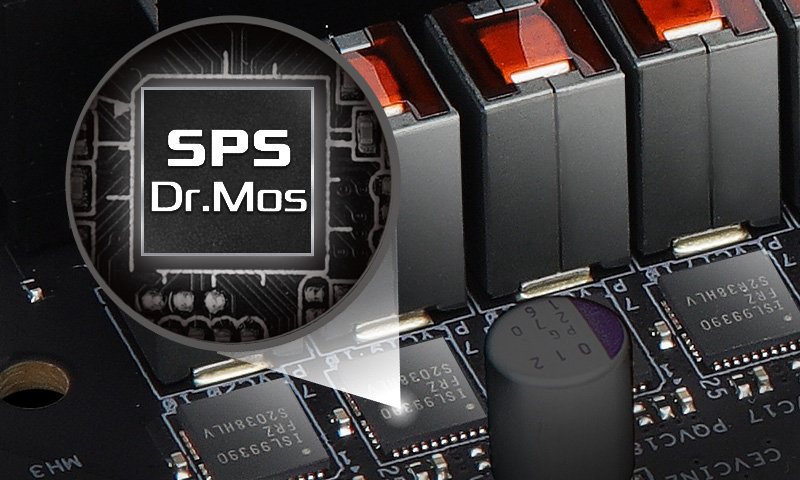

Das Dr.-MOS-Design verfügt über die neueste SPS-Technologie (Smart Power Stage). Es wurde für die Spannungs- und Temperaturüberwachung einer jeden einzelnen Phase optimiert, so dass die CPU mit gleichmäßigeren und reineren Strömen versorgt wird. Dadurch werden die Leistung und die Overclocking-Fähigkeiten verbessert.

Ausgestattet mit haltbaren Komponenten und einer reibungslos arbeitenden Stromversorgung der CPU. So ergeben sich insbesondere für fortgeschrittene Gamer unübertroffene Übertaktungsmöglichkeiten und eine verbesserte Leistung bei niedriger Temperatur.

Die 10-Lagen-PCB bietet stabile Signalspuren und Leistungsformen, die eine niedrigere Temperatur und eine höhere Energieeffizienz für die Speicherübertaktung bieten!

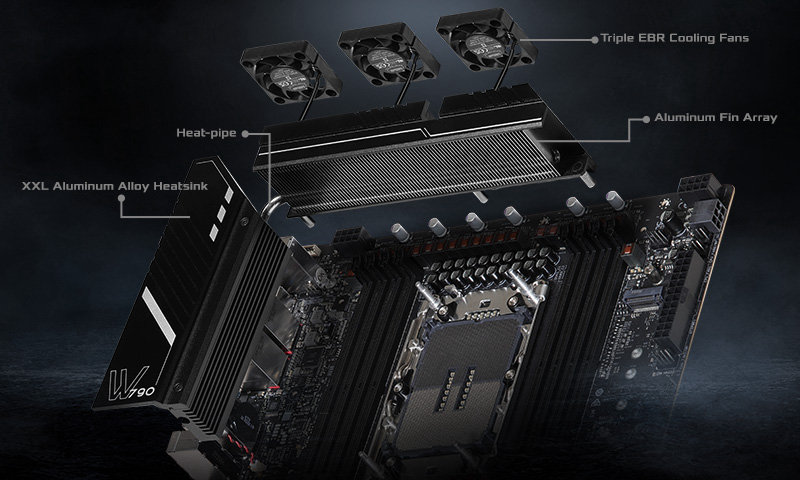

Das fortschrittliche Kühlsystem des VRM-Kühlkörpers aus Verbundwerkstoff sorgt für eine effiziente Wärmeableitung, was bedeutet, dass Benutzer Hochleistungs-Computing genießen können, ohne sich um thermische Probleme sorgen zu müssen. Die dreifach vorhandenen EBR-Lüfter, der XXL-Kühlkörper aus Aluminiumlegierung, die Aluminiumlamellen und die Heatpipe arbeiten zusammen, um optimale Temperaturniveaus für das System aufrechtzuerhalten und einen reibungslosen und stabilen Betrieb auch bei hoher Arbeitslast zu gewährleisten.

Dieses PCB aus der Server-Klasse beugt gegen Verbiegungen vor und verbessert die Signalqualität, was eine höhere PCIe-5.0- und Speicherleistung sowie eine bessere Systemstabilität ermöglicht. So erhalten Sie ein zuverlässiges und langlebiges System ohne Kompromisse.

Anders als traditionell gebaute Mainboards mit einer analogen Stromversorgung nutzt dieses Mainboard ein Design mit digitaler PWM (Pulsweitenmodulation), das die CPU mit einer effizienteren und gleichmäßigeren Vcore-Spannung versorgt. So wird die Zuverlässigkeit und die Lebensdauer des Mainboards stark verbessert.

PCIe 5.0 + Surface-Mount-Technik

Im Vergleich zum herkömmlichen DIP-PCIe-Steckplatz verbessert der SMT-PCIe-Steckplatz den Signalfluss und maximiert die Stabilität bei hohen Geschwindigkeiten. Dies ist ein wichtiger Durchbruch, um die Geschwindigkeit des neuesten PCIe 5.0-Standards vollständig zu unterstützen.
Der neueste PCI Express 5.0-Standard ist in der Lage, eine atemberaubende Bandbreite von 128 GB/s zu erreichen, um das volle Potenzial zukünftiger High-End-Grafikkarten auszuschöpfen.

Die Thunderbolt™ 4/USB4-Technologie bringt Geschwindigkeit und Vielseitigkeit für den fortschrittlichen USB Typ-C und bietet eine schnelle und einfache Anschlussmöglichkeit für die Arbeit oder zu Hause. Sie ermöglicht eine blitzschnelle Datenübertragung von bis zu 40 Gbit/s und verbindet externe Monitore, Thunderbolt™- und USB-Geräte mit einem einzigen Thunderbolt 4-Kabel.

Weitere Einzelheiten finden Sie auf der Intel^®-Seite “Was ist Thunderbolt 4”

Genießen Sie die superschnelle Ladegeschwindigkeit von bis zu 9V@3A 27W mit der nächsten Generation PD 3.0!

*Die tatsächliche Ladegeschwindigkeit kann von Gerät zu Gerät unterschiedlich sein.

Dual AQUANTIA^® / Marvell 10GbE LAN

Ausgestattet mit dem neuestendual Marvell (Aquantia) 10GbE-Controller. Der neue 10Gb/s-Netzwerkstandard wurde speziell für Benutzer entwickelt, die eine sofortige Leistungssteigerung wünschen. Er bietet eine blitzschnelle Übertragungsgeschwindigkeit von 10 Gigabit pro Sekunde über Cat6-Kabel. Das 10Gb/s-Ethernet ist nicht nur voll kompatibel mit 5Gb/s, 2,5Gb/s und Gigabit-LAN, sondern liefert auch blitzschnelle Übertragungsgeschwindigkeiten, die perfekt für Media Center, Workstations und Gaming-PCs sind.

Wi-Fi 6E 802.11ax

Die WiFi 6E-Technologie hat sich auf das gesamte neue 6GHz-Spektrumband ausgedehnt und bietet mehr WiFi-Funktionalität und damit einen noch besseren und schnelleren Internetverkehr. Zusätzlich zu den höheren Geschwindigkeiten verbessert WiFi 6E auch die Latenz und unterstützt Service-Levels, die 5G-Netzwerken entsprechen.

*The availability of Wi-Fi 6E (6GHz) may vary between different countries.
Wi-Fi 6E (6GHz Band) wird von Microsoft^® Windows^® 11 unterstützt. Die Verfügbarkeit hängt von den unterschiedlichen Regelungen der einzelnen Länder und Regionen ab. Sie wird (für unterstützte Länder) über Windows^® Update und Software-Updates aktiviert, sobald sie verfügbar ist.
Ein 6GHz-kompatibler Router ist für die 6E-Funktionalität erforderlich.

Machen Sie sich keine Sorgen über fehlende Treiber! Asrock installiert LAN-Treiber vor, um sicherzustellen, dass Sie alle benötigten Treiber auf einfachste Weise installieren können.
Schritt1: Auto Driver Installer installieren
Schritt2: Update der benötigten Treiber
Schritt3: Fertig!

Erhalten Sie die komfortabelste BIOS-Flash-Funktion, die nur einen einfachen Klick erfordert. Anwender können auf einfache Weise das neueste BIOS nur mit USB und einem Netzteil einspielen. Es werden keine CPU, kein RAM und keine anderen Komponenten benötigt.

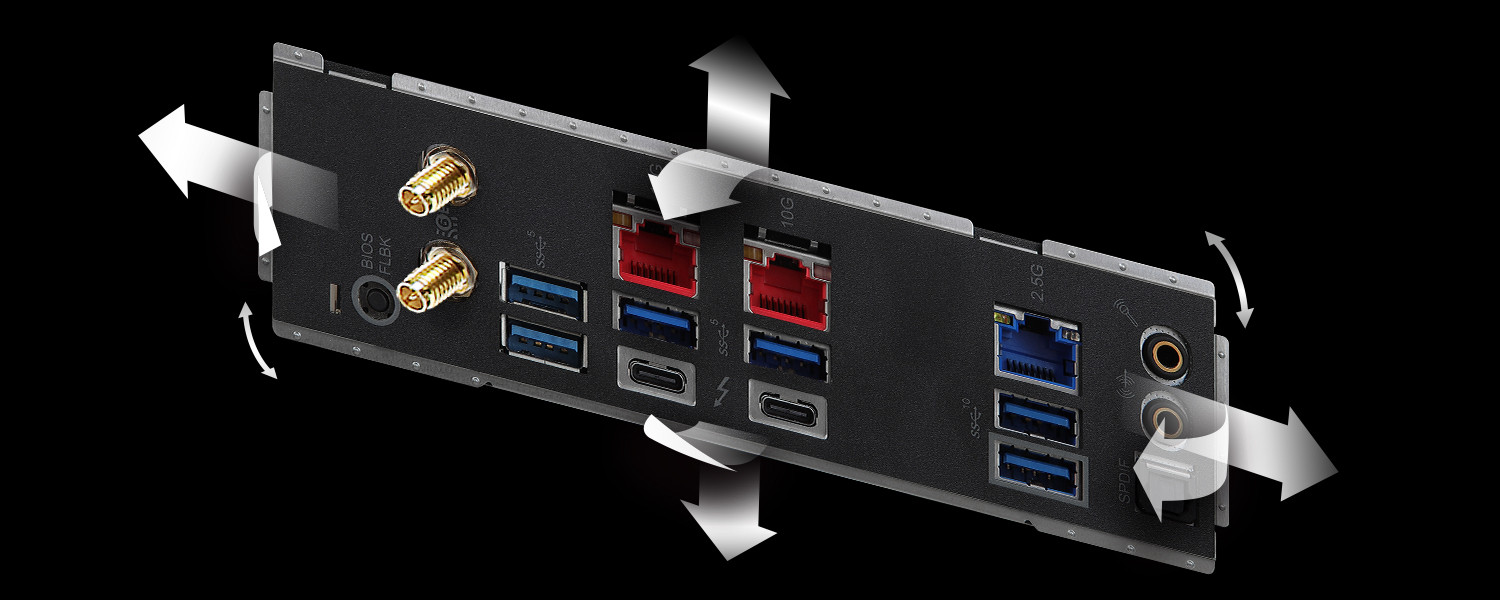

Im Gegensatz zu den fest montierten I/O-Blenden, die lediglich über schicke Designs verfügen, verfügt die flexibel integrierbare I/O-Blende über eine größere Anpassungstoleranz und ermöglicht es Ihnen, die I/O-Blende bei der Board-Installation anzupassen, so dass sie sich perfekt in das Gehäuse einfügt, ganz ohne mechanische Probleme.

Einzigartige Features
Hervorragende Produktivität
- PCIe Gen5 (Graphics, M.2)
- Quad Channel DDR5
- 2 Thunderbolt™ 4 Type-C
Solide Haltbarkeit
- Ultra-verlustarmes PCB
- 20+2 Power Phase, 90A SPS with Vergrößerte Kühlkörperabdeckung
- Flexible integrierte E/A-Abschirmung
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
Ultraschnelle Konnektivität
- Dual Marvell (Aquantia) 10GbE LAN
- Intel^® 2.5GbE LAN
- Intel® vPro für Workstations mit Intel® Advanced Management Technology
- 802.11ax Wi-Fi 6E
Module EZ-Update
- BIOS Flashback Button
- ASRock Auto-Treiber-Installer
CPU
- Unterstützt Intel® Xeon® W-3400 und W-2400 Prozessoren der 4. Generation (LGA4677)
- Unterstützt Intel® Boot Guard
- Unterstützt Intel® Trusted Execution Technology (Intel® TXT)
- Supports Intel^® Turbo Boost Technology
- Supports Intel^® Virtualization Technology (Intel^® VT)
- Unterstützt Intel® Hyper-Threading Technology (Intel® HT Technology)
- Unterstützt Intel® Data Streaming Accelerator (Intel® DSA)
- Supports CXL (Compute Express Link) 1.1
- Supports ASRock Hyper BCLK Engine
Chipsatz
- Intel^® W790
- Supports Intel^® vPro Technology
- Supports Intel^® Active Management Technology
Arbeitsspeicher
- Quad Channel DDR5 Speicher Technologie
- 8 x DDR5 DIMM Slots*
- Supports DDR5 ECC, buffered memory (RDIMM/ RDIMM-3DS/ RDIMM-9x4) up to 6800+(OC)**
- Max. capacity of system memory: 2TB

*Der S3-Modus (Ruhezustand) wird nur unterstützt, wenn 1 / 2 / 4 DIMM-Speichermodule installiert sind.
1DPC Bis zu 6800+ MHz (OC), 4800 MHz nativ für Xeon® W9, Xeon® W7 und Xeon® W5.
2DPC Bis zu 6200+ MHz (OC), 4400 MHz nativ für Xeon® W9, Xeon® W7 und Xeon® W5.
Unterstützt 4400 MHz nativ für Xeon® W3, W5-3423 und W5-3433. Overclocking wird nicht unterstützt.

**Die Unterstützung kann je nach CPU variieren
BIOS
- 256Mb AMI UEFI Legal BIOS with GUI support
Grafik
- n/a
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Nahimic Audio
LAN
2 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Marvell (Aquantia) AQC113CS)
- Support Wake-On-LAN
- Support PXE
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Intel^® I225LM)
- Support Wake-On-LAN
- Support PXE
- Supports Intel^® vPro Technology
Drahtloses LAN
- 802.11ax Wi-Fi 6E Module
- Supports IEEE 802.11a/b/g/n/ac/ax
- Supports Dual-Band 2x2 with extended 6GHz band support*
- 1 Antenne zur Unterstützung von 2 (Senden) x 2 (Empfangen) Diversity-Technologie
- Unterstützt Bluetooth 5.3 + High speed class II
- Supports MU-MIMO

*Wi-Fi 6E (6GHz Band) wird von Microsoft® Windows® 11 unterstützt. Die Verfügbarkeit hängt von den unterschiedlichen Regelungen der einzelnen Länder und Regionen ab. Sie wird (für unterstützte Länder) über Windows® Update und Software-Updates aktiviert, sobald sie verfügbar ist.
Ein 6GHz-kompatibler Router ist für die 6E-Funktionalität erforderlich.
Steckplätze
CPU:
- 4 x PCIe 5.0 x16 Slots (PCIE1/PCIE3 at x16; PCIE2/PCIE5 at x8)*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE4), supports x4 mode*
- 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module
- 15μ Gold Contact in VGA PCIe Slots

*Unterstützt NVMe-SSD als Boot-Festplatte
Speicherplatz
CPU:
- 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2230/2242/2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
- 2 x Blazing M.2 Sockets (M2_2 and M2_3, Key M), support type 2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
- 1 x Blazing M.2 Socket (M2_4, Key M), supports type 2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
Chipset:
- 8 x SATA3 6.0 Gb/s Connectors
- 1 x U.2 Connector, supports PCIe Gen4x4 (64 Gb/s) mode

*Unterstützt Intel® Volume Management Device (VMD)
Unterstützt NVMe-SSD als Boot-Festplatte
RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA Speichergeräte
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe Speichergeräte*

*Requires additional M.2 NVMe expansion cards to support RAID 10
USB
- 2 x Thunderbolt™ 4 Type-C (Rear)
- 1 x USB 3.2 Gen2x2 Type-C (Front)
- 2 x USB 3.2 Gen2 Type-A (Rear)
- 8 x USB 3.2 Gen1 (4 Rear, 4 Front)
- 3 x USB 2.0 (Front)

* All USB ports support ESD Protection
Anschluss
- 1 x Virtual RAID On CPU Header
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 1 x CPU Fan Connector (4-pin)*
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)**
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)***
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) (for Motherboard)
- 1 x 6 pin 12V Power Connector (Hi-Density Power Connector) (for Motherboard)****
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) (for PCIe card)*****
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 3 USB 2.0 ports)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
- 1 x Clear CMOS Button
- 1 x Dr. Debug with LED
- 1 x Power Button with LED
- 1 x Reset Button with LED

*CPU_FAN1 supports the fan power up to 1A (12W).

**CPU_FAN2/WP_3A supports the fan power up to 3A (36W).

***CHA_FAN1~3/WP support the fan power up to 2A (24W).
CPU_FAN2/WP_3A and CHA_FAN1~3/WP can auto detect if 3-pin or 4-pin fan is in use.

****Es ist optional möglich, ein ATX 12V 6-pin Kabel an ATX12V3 anzuschließen, wodurch mehr Leistung für die Übertaktung bereitgestellt wird.

*****Verwenden Sie entweder GTX_12V1 oder GTX_12V2, wenn Sie eine oder zwei PCIe-Karte(n) installieren. Verwenden Sie beide Anschlüsse, wenn Sie mehr als zwei PCIe-Karten installieren. Andernfalls wird das System möglicherweise nicht richtig hochgefahren.
Blende
- 2 x Antenna Ports
- 1 x Optical SPDIF Out Port
- 2 x Thunderbolt™ 4 Type-C Ports*
- 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s)
- 4 x USB 3.2 Gen1 Ports
- 3 x RJ-45 LAN Ports
- 1 x BIOS Flashback Button
- 1 x Line-Out-Buchse (Gold Audio Jack)
- 1 x Mikrofon-Eingangsbuchse (Gold Audio Jack)

*Supports USB PD 3.0 up to 9V@3A (27W) / 5V@3A (15W) charging
Software und UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
UEFI
- ASRock My Favorites in UEFI
- ASRock Auto-Treiber-Installer
- ASRock Sofort-Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Produktzubehör
- 1 x Benutzerhandbuch
- 4 x SATA Data Cables
- 1 x ASRock WiFi 2.4/5/6 GHz Antenna
- 1 x CPU Carrier for LGA 4677 E1A
- 1 x CPU Carrier for LGA 4677 E1B
- 4 x Screws for M.2 Sockets
- 2 x Standoffs for M.2 Sockets
Formfaktor
- EATX Form Factor: 12.0-in x 10.9-in, 30.5 cm x 27.7cm
- 14 Layer PCB
Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
- Linux*

*Linux wird von Intel® durch das Upstreaming von Intel® Linux-Treibern an die Linux Open Source Community unterstützt. Die Übernahme in einzelne Linux-Distributionen ist abhängig vom Betriebssystemhersteller.
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
- CEC Tier II ready

Beschreibung	Spreche	Downloaden von
Handbuch	Deutsch	Global	China
Handbuch	Englisch	Global	China
Software/BIOS Setup Guide	Englisch	Global	China
RAID-Installationshandbuch	Englisch	Global	China
